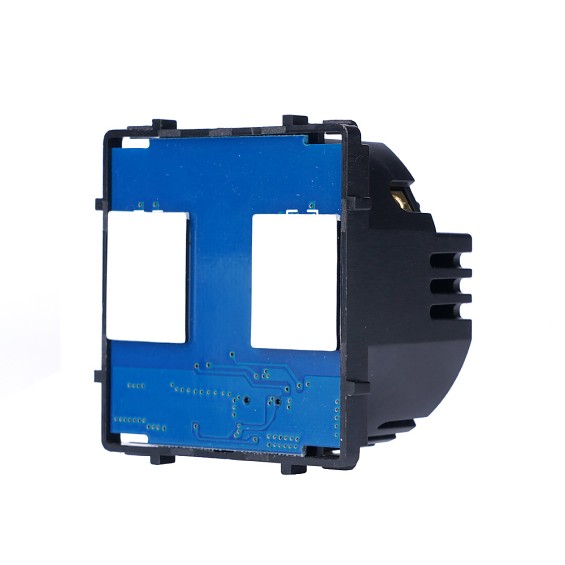

LB SWITCH dotykový dvojitý schodišťový vypínač č.6+6 – modul A622

LB SWITCH dotykový dvojitý schodišťový vypínač č. 5B – modul A622

Dotykový vypínač umožňuje ovládat dva světelné okruhy z více míst. Této funkce lze dosáhnout kombinací s dalšími kompatibilními vypínači č. 6/7 nebo č. 5B. Jednotlivé schodišťové vypínače je možné mezi sebou libovolně kombinovat, například v sestavě 6 + 5B + 6.

Vypínač je vhodný do klasických instalačních krabiček s hloubkou alespoň 45 mm. Pro schodišťové zapojení stačí přivést fázi, světlo a jeden komunikační vodič. Po zapojení je nutné schodišťové vypínače spárovat dotykem.

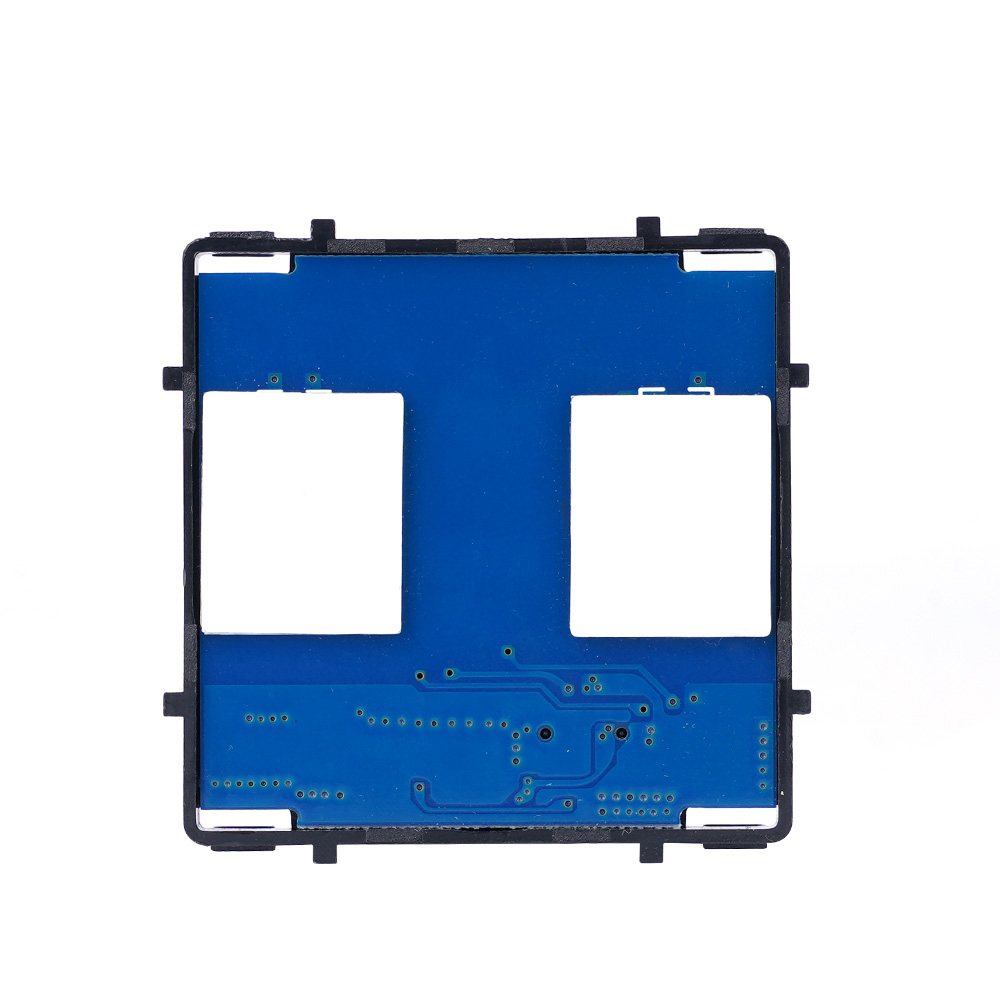

Samostatný modul je určen především pro instalaci do vícerámečku. Pokud například potřebujete umístit vedle sebe dva vypínače nebo kombinaci vypínače a zásuvky, je vhodné zakoupit samostatné moduly a k nim odpovídající skleněný dvojrámeček.

Modul neobsahuje instalační rám ani montážní šrouby. Tyto součásti jsou součástí skleněného rámečku.

Modul nelze kombinovat s klasickým mechanickým vypínačem. Jednotlivé vypínače mezi sebou komunikují prostřednictvím vodiče COM pomocí vlastního komunikačního protokolu. V rámci systému se proto nerozlišují jako klasické schodišťové nebo křížové vypínače.

Hlavní výhody

ovládání dva okruhy ze dvou nebo více míst.

elegantní dotykové ovládání

moderní panel z tvrzeného skla

vhodný do moderních bytů, domů i kanceláří

nevyžaduje nulový vodič

podsvícení pomocí modré LED

podomítková montáž do krabice fi 60 mm (UK68)

Použití

Vypínač je ideální pro ovládání dva okruhy ze dvou nebo více míst v:

obývacím pokoji

ložnici

kuchyni

chodbě

koupelně

kanceláři nebo provozovně

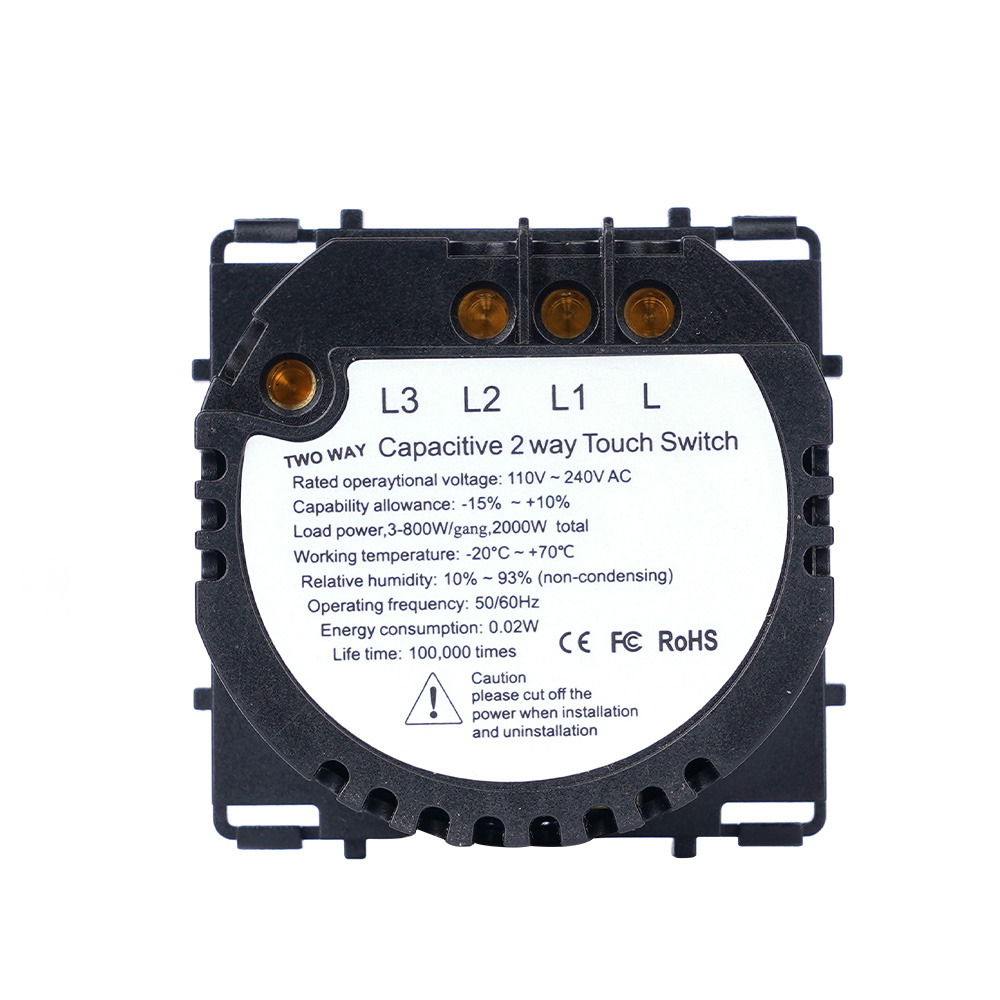

Technické parametry

• Typ: dotykový dvoupólový vypínač
• Řazení: č. 6+6 - 5B
• Podsvícení: bílá LED
• Maximální zatížení: 800 W / kanál
• Pracovní napětí: 110–240 V AC, 50/60 Hz
• Spotřeba v pohotovostním režimu: < 0,2 W
• Rozměry panelu: 86 × 86 mm
• Montážní hloubka: 25 mm
• Materiál: tvrzené sklo + plast + ocelová nosná konstrukce
• Tloušťka skla: 4 mm
• Montáž: pod omítku, instalační krabice fi 60 mm
• Provozní teplota: -20 °C až 70 °C
• Provozní vlhkost: 10–93 %
• Certifikace: CE, RoHS
• Záruka: 2 roky
